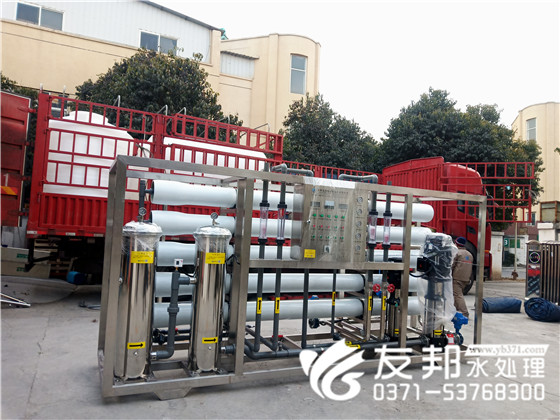

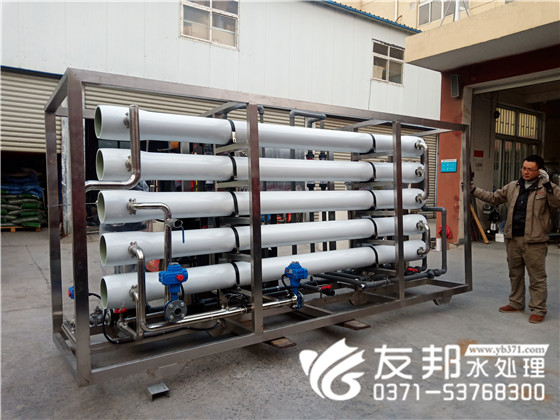

集成電路板生產用超純水處理設備
-
設備型號
YB-CCS-001
-
產水量
7-8T（可根據用戶要求而定）
-
適用范圍
產品介紹
電路板生產過程中，FPC/PCB濕流程絕大部分工藝都是相似的。各個工藝環節對純水的要求也是大同小異。我們在線路板生產過程中常用到的電鍍銅，錫，鎳金；化學鍍鎳金；PTH/黑孔；表面處理蝕刻等生產過程都需要用到不同要求的純水。因為線路板生產過程中使用的藥水不同，生產工藝流程的差異，對純水的品質要求也不一樣。最關鍵的指標是：電導率（電阻率），總硅，PH值，顆粒度。線路板、電路板用純水因為本身工藝流程的不同對純水制造的工藝流程也不同。
工藝設計
1、采用離子交換方式，其流程如下：自來水→電動閥→多介質過濾器→活性炭過濾器→軟化水器→中間水箱→低壓泵→精密過濾器→陽樹脂床→陰樹脂床→陰陽樹脂混合床→微孔過濾器→用水點
2、采用兩級反滲透方式，其流程如下：自來水→電動閥→多介質過濾器→活性炭過濾器→軟化水器→中間水箱→低壓泵→精密過濾器→一級反滲透主機→PH調節→混合器→二級反滲透主機（反滲透膜表面帶正電荷）→純水箱→純水泵→微孔過濾器→用水點
3、采用高效反滲透加EDI方式，其流程如下（新工藝性價比高）：自來水→電動閥→多介質過濾器→活性炭過濾器→軟化水器→中間水箱→低壓泵→PH值調節系統→高效混合器→精密過濾器→高效反滲透→中間水箱→EDI水泵→EDI系統→微孔過濾器→用水點
設備特點
1、出水水質穩定；
2、連續不間斷造水，勿需因樹脂再生而停機；
3、無需用化學酸堿再生；
4、堆疊式設計，占地空間小；
5、操作簡單、安全；
6、運行費用及維修成本低；
7、無酸堿儲備及運輸費用；
8、PLC全自動操作，無需人員操作。
